소일네일링 공법 — 흙에 철근을 박아 흙 자체를 벽으로
굴착면을 1~2m씩 파 내려가면서 구멍을 뚫고 철근(네일)을 넣어 그라우팅한 뒤, 표면을 숏크리트로 덮어 흙 덩어리 자체를 하나의 옹벽처럼 만드는 공법입니다. 장비가 작고 싸지만, 물이 나오거나 잠깐도 서 있지 못하는 흙에는 맞지 않습니다.
- 분류
- 흙막이 지지 · 배면 보강식 (비탈면 보강에도 사용)
- 차수성
- ●●●● 없음 (배수 전제)
- 변위 억제
- ●●●● 네일이 늘어나야 힘을 받음
- 공사비 · 공기
- 낮음 · 장비가 작아 빠름
- 소음·진동
- 작음 (천공 소음 정도)
- 잘 맞는 현장
- 지하수 없는 풍화토·풍화암, 비탈면
- 네일(보강 철근) 천공 구멍에 밀어 넣는 중. 철근을 따라 그라우트 주입관이 함께 들어간다.
- 천공 구멍 굴착면에 일정 간격·각도로 뚫은 구멍. 아래로 10~20° 정도 기울인다.
- 그라우트 흔적 먼저 시공한 구멍에서 넘친 시멘트풀. 구멍이 꽉 찼다는 표시이기도 하다.
- 먼저 넣은 네일 그라우팅까지 끝난 네일. 나중에 와이어메쉬·숏크리트를 치고 지압판으로 머리를 잡는다.
- 주입 호스 그라우트 펌프에서 구멍까지 시멘트풀을 보내는 관.
원리: 흙을 꿰매서 한 덩어리로

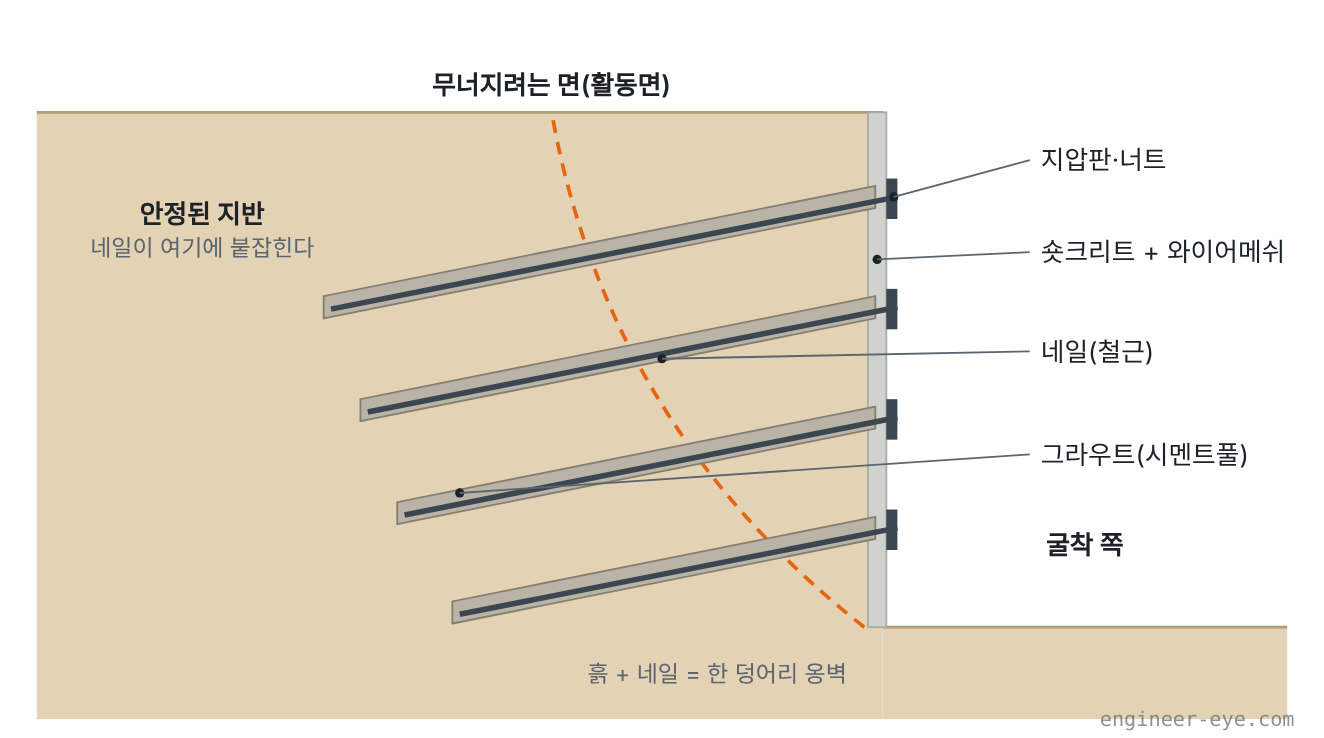

굴착면 앞쪽 흙은 무너지려는 면(활동면)을 따라 미끄러지려고 합니다. 네일은 이 면을 가로질러 뒤쪽의 안정된 지반까지 들어가 있어서, 앞쪽 흙이 조금 움직이면 네일이 당겨지면서 버팁니다. 흙을 철근으로 꿰매 흙과 네일이 한 덩어리의 중력식 옹벽처럼 서게 만드는 원리입니다.
어스앵커와 겉모습이 비슷하지만 차이가 큽니다. 앵커는 미리 잡아당겨(긴장) 놓고 정착부 한 곳으로 버티는 능동식이고, 네일은 긴장 없이 전 길이에 그라우트를 채워 흙이 움직일 때 비로소 힘을 받는 수동식입니다. 그래서 네일은 짧고 촘촘하게 넣습니다.
시공순서 5단계
위에서부터 한 단(1~2m)씩 내려가며 같은 순서를 반복합니다. 파 놓은 면이 숏크리트로 덮이기 전까지 잠깐 스스로 서 있어야 한다는 것이 이 공법의 전제입니다.
1한 단 굴착
스스로 서 있을 수 있는 높이(보통 1~2m)만큼만 팝니다.
2천공
설계 간격·각도로 구멍을 뚫습니다. 무너지는 흙이면 케이싱을 씁니다.
3네일 삽입·그라우팅
간격재를 단 철근을 넣고, 구멍 안쪽 끝부터 시멘트풀을 채워 나옵니다.
4전면벽·지압판
와이어메쉬를 걸고 숏크리트를 친 뒤, 지압판과 너트로 네일 머리를 잡습니다.
5다음 단 반복
숏크리트가 굳고 나면 다음 단을 파고 1~4를 되풀이합니다.
네일 길이·간격·경사, 숏크리트 두께는 지반조사와 안정 검토로 정합니다. 흔히 네일 간격은 1~2m, 길이는 굴착 깊이의 0.6~1배 범위에서 검토됩니다.
장점과 단점
장점
- 장비가 작아 좁은 현장·비탈면에서도 시공
- 엄지말뚝 같은 벽체가 필요 없어 공사비가 낮음
- 굴착 내부에 버팀보가 없어 작업공간이 넓음
- 굴착과 보강을 같이 진행해 공기가 짧음
- 형상이 불규칙한 면에도 맞추기 쉬움
단점
- 지하수가 나오면 굴착면이 버티지 못함
- 잠깐도 서 있지 못하는 모래·연약 점토에는 불가
- 흙이 조금 움직여야 힘을 받아 변위가 생김
- 네일이 이웃 땅 지하로 들어갈 수 있음
- 한 단씩 내려가 깊은 굴착은 공정이 길어짐
이럴 때 쓰고, 이럴 때 피한다
쓰기 좋은 현장
- 지하수위가 굴착 바닥보다 낮은 풍화토·풍화암
- 도로·택지의 깎기 비탈면 보강
- H-파일 흙막이의 상부나 일부 구간 보조
- 주변에 변위에 민감한 시설이 없는 곳
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 굴착 높이 | 설계 1단 높이 이상 한 번에 파지 않기 | 숏크리트 치기 전 굴착면 붕괴 |
| 천공 | 위치·각도·길이 확인, 구멍 안 흙 청소 | 네일 길이 부족, 마찰력 저하 |
| 그라우팅 | 안쪽 끝부터 채우기, 넘칠 때까지 주입 | 빈 구멍 → 인발력 부족, 철근 부식 |
| 간격재 | 철근이 구멍 가운데 오도록 일정 간격 부착 | 철근이 흙에 닿아 피복 없음 |
| 배수 | 숏크리트에 물빼기 구멍, 상부 지표수 차단 | 벽 뒤 수압 증가, 숏크리트 탈락 |
| 인발시험 | 시험 네일로 설계 인발력 확인 | 지반 상태를 모른 채 시공 |
현장에서 자주 놓치는 것
- "한 단 더 파고 같이 치자"가 제일 위험하다. 장비 효율 때문에 두 단을 한 번에 파면, 숏크리트 치기 전에 굴착면이 떨어져 나간다.
- 그라우트는 넘치는 걸 봐야 끝이다. 정해진 양만 넣고 멈추면 구멍 입구 쪽이 비어 있는 경우가 많다.
- 천공하다 물이 나오면 멈춘다. 그대로 진행하면 구멍 주변 흙이 씻겨 나간다. 설계자와 배수·공법 변경을 협의한다.
- 상부 지표면을 막아 둔다. 굴착면 위쪽으로 빗물이 스며들면 숏크리트 뒤에 물이 차서 한꺼번에 밀린다.
- 네일 머리 너트는 숏크리트가 굳은 뒤 조인다. 덜 굳었을 때 조이면 지압판 주변이 깨진다.
비교 공법
- 어스앵커와 차이 — 앵커는 길고 긴장을 걸어 벽을 당기고, 네일은 짧고 촘촘하게 넣어 흙을 묶습니다. 변위를 적게 해야 하면 앵커가 유리합니다.
- H-파일+토류판과 함께 — 벽체 없이 네일만으로 버티기 어려운 곳은 벽체와 지지 방식을 조합합니다.
- 지지 방식을 한 번에 비교한 글: 어스앵커 vs 버팀보 vs 레이커
