레이커(경사버팀대) 공법 — 바닥 블록에 비스듬히 기대어 버틴다
흙막이 벽을 맞은편 벽 대신 굴착 바닥에 만든 받침 블록(킥커블록)에 비스듬한 버팀대로 기대게 하는 지지 공법입니다. 벽 쪽 흙을 둑처럼 남겨 두고 가운데부터 파기 때문에, 넓은 현장에서 버팀보 없이 중앙부 작업을 먼저 할 수 있습니다.
한눈에 카드 Raker · 경사버팀대
- 분류
- 흙막이 지지 · 경사 버팀식
- 굴착 내부 작업공간
- ●●●● 중앙부는 넓음
- 인접 대지 영향
- 없음 (대지 안에서 해결)
- 공사비 · 공기
- 낮음~중간 · 굴착을 두 번에 나눔
- 소음·진동
- 작음
- 잘 맞는 현장
- 얕고 넓은 굴착, 버팀보가 너무 길어지는 곳
원리: 힘을 바닥으로 내려보낸다

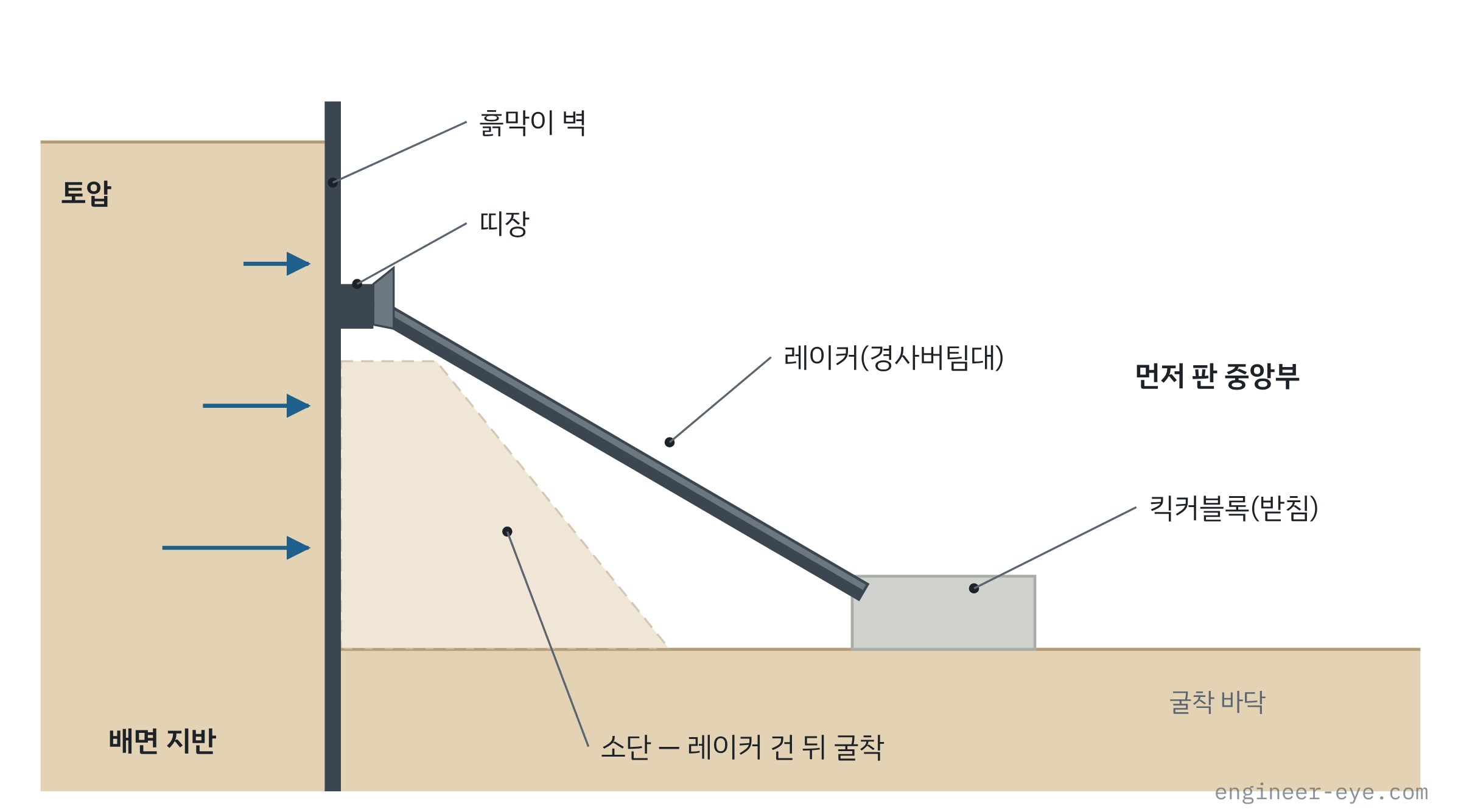

벽을 미는 토압은 띠장이 모아서 레이커로 넘깁니다. 레이커는 비스듬히 내려가 굴착 바닥의 킥커블록(콘크리트 받침)을 밀고, 블록은 바닥 흙의 저항이나 먼저 친 기초 슬래브로 그 힘을 받아 냅니다.
문제는 레이커를 걸 블록을 만들려면 바닥까지 파야 한다는 점입니다. 그래서 벽 바로 앞 흙은 경사진 둑(소단)으로 남겨 벽을 임시로 받치게 하고, 가운데만 먼저 파서 블록을 만든 뒤 레이커를 걸고 나서 소단을 걷어 냅니다.
시공순서 6단계 (단면으로 보기)
1벽체 설치
H-파일·CIP 등 흙막이 벽을 먼저 세웁니다.
2중앙부 굴착 (소단 남김)
벽 앞 흙은 경사진 둑으로 남기고 가운데만 바닥까지 팝니다.
3킥커블록 타설
레이커를 받을 콘크리트 블록(또는 기초 일부)을 칩니다.
4띠장·레이커 설치
블록이 굳으면 띠장을 달고 레이커를 걸어 고정합니다.
5소단 굴착
구간을 나눠 소단을 걷어 내며 계측값을 확인합니다.
6구조물 시공 후 해체
벽 쪽 구조물이 힘을 받으면 레이커와 블록을 정리합니다.
소단의 폭·경사, 킥커블록 크기, 레이커 각도는 지반과 굴착 깊이에 맞춰 설계로 정합니다.
장점과 단점
장점
- 버팀보가 너무 길어지는 넓은 굴착에도 적용
- 이웃 땅을 쓰지 않음
- 중앙부 굴착·기초를 먼저 할 수 있음
- 버팀보보다 강재량이 적게 드는 경우가 많음
단점
- 깊은 굴착에는 레이커가 길고 블록이 커져 불리
- 소단이 무너지면 벽이 바로 위험해짐
- 굴착을 두 번에 나눠 공정이 복잡
- 바닥이 연약하면 킥커블록이 밀림
- 벽 쪽 구조물은 레이커 해체 후에야 마무리
이럴 때 쓰고, 이럴 때 피한다
쓰기 좋은 현장
- 공장·물류창고처럼 넓고 지하가 얕은 현장
- 이웃 땅 앵커 동의가 안 되는 넓은 굴착
- 중앙부 기초를 먼저 시작해 공기를 줄이고 싶을 때
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 소단 | 설계 폭·경사 유지, 빗물 유입 막기 | 소단 붕괴 → 벽 변위 급증 |
| 킥커블록 | 양생 확인 후 레이커 설치, 바닥 지지력 확인 | 블록 밀림, 레이커 이탈 |
| 레이커 접합부 | 띠장·블록 쪽 경사 접합부 지압·볼트 확인 | 접합부 미끄러짐, 국부 변형 |
| 소단 굴착 | 레이커 설치 후 구간을 나눠 굴착 | 한꺼번에 파면 벽이 크게 밀림 |
| 계측 | 경사계·변형률계로 소단 굴착 중 집중 관리 | 이상 징후 놓침 |
| 해체 | 벽 쪽 구조물이 힘을 받은 뒤 해체 | 해체 직후 벽 변위 |
현장에서 자주 놓치는 것
- 소단은 흙막이의 일부다. 장비 길 내려고, 자재 둘 자리 만들려고 깎으면 안 된다.
- 비 오기 전에 소단을 덮는다. 소단 윗면 균열로 물이 들어가면 한 번에 미끄러진다.
- 킥커블록은 굳은 걸 확인하고 건다. 공정 급하다고 덜 굳은 블록에 레이커를 걸면 블록째 밀린다.
- 소단 걷을 때는 구간을 나눈다. 레이커 한두 개 범위씩 파고 계측값을 보고 다음 구간으로 간다.
- 레이커 밑은 낮다. 장비 붐·버킷이 부딪히기 쉬우니 동선을 따로 정한다.
비교 공법
- 버팀보와 차이 — 버팀보는 맞은편 벽에 기대고, 레이커는 바닥 블록에 기댑니다. 폭이 넓을수록 레이커가 유리합니다.
- 어스앵커와 차이 — 둘 다 넓은 굴착에 쓰지만 앵커는 이웃 땅 지하를 쓰고, 레이커는 대지 안에서 해결합니다.
- 세 가지를 한 번에 비교한 글: 어스앵커 vs 버팀보 vs 레이커
참고 기준·출처
- 국토교통부 KCS 21 30 00 가설흙막이 공사, KDS 21 30 00 가설흙막이 설계기준
- 흙막이 가시설의 설계 및 시방의 주요사항 (KoreaScience)
- 특허 KR101328212B1 — 띠장과 버팀보 경사 접합 구조
- KOSHA GUIDE D-C-1-2025 흙막이공사 기술지원규정
