히빙·보일링·파이핑 — 흙막이 굴착 바닥이 터지는 이유와 대책
흙막이 사고는 벽이 넘어가는 것만 있는 게 아닙니다. 굴착 바닥이 올라오거나 물과 모래가 솟구치는 사고도 많습니다. 점토층에서 바닥이 부풀어 오르면 히빙, 모래층에서 물이 끓듯 솟으면 보일링, 그 물길이 관처럼 뚫리면 파이핑입니다. 셋 다 흙막이 벽의 근입(땅에 묻힌 깊이)과 지반·지하수 조건에서 결정됩니다.
- 히빙
- 연약 점토 · 흙 무게가 원인 · 바닥 융기
- 보일링
- 느슨한 모래 · 위로 흐르는 물이 원인 · 모래 분출
- 파이핑
- 물길이 점점 커져 관 모양 통로 형성
- 공통 대책
- 근입장 늘리기 · 강성 큰 벽 · 지반개량
- 물 대책
- 차수벽 · 배수(수위 낮추기)
- 검토 기준
- KDS 21 30 00 가설흙막이 설계기준

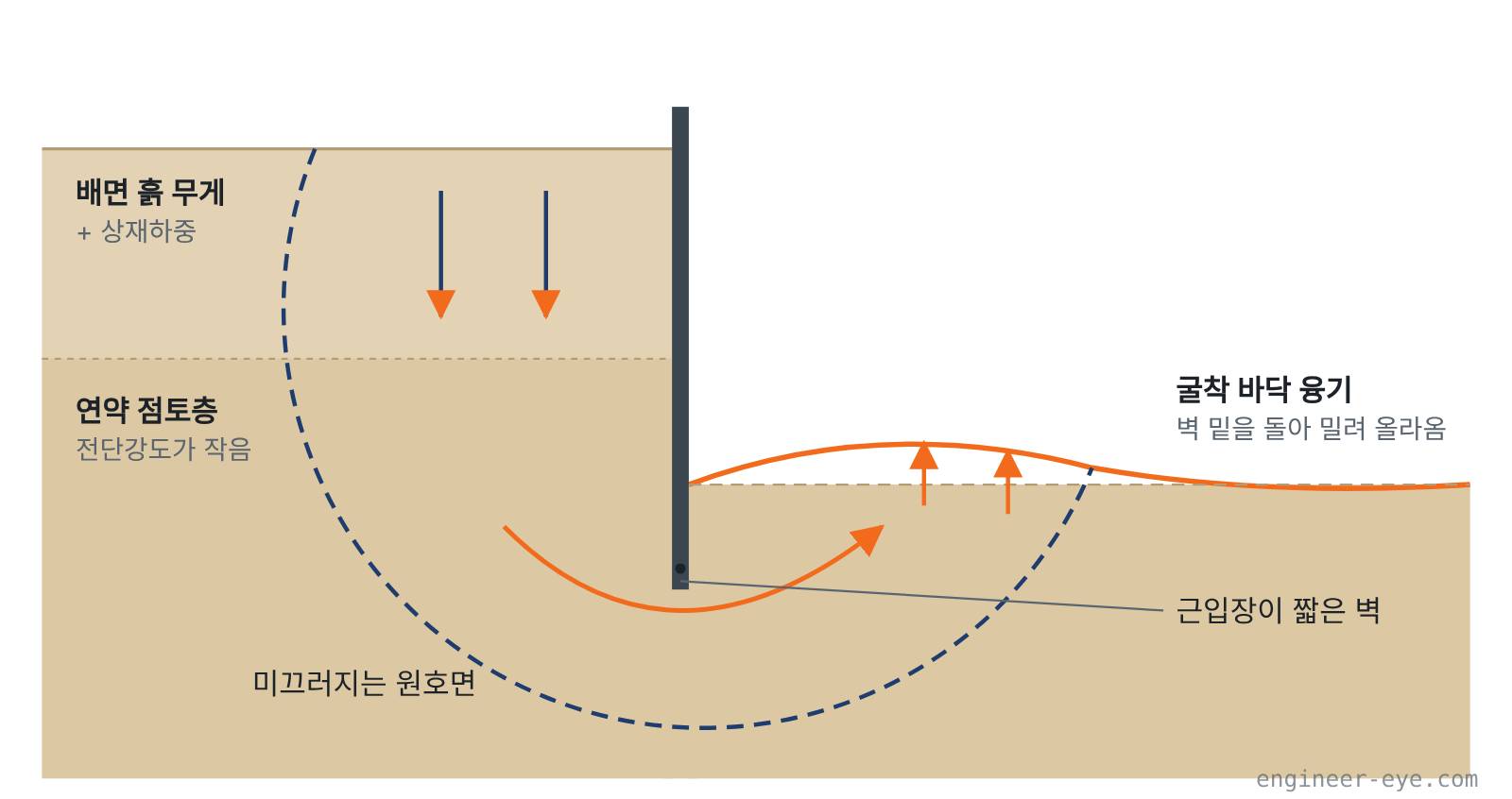

히빙: 흙 무게가 바닥을 밀어 올린다
벽 뒤쪽은 흙이 그대로 있고, 굴착 쪽은 흙을 걷어냈습니다. 벽 뒤 흙의 무게(여기에 장비·자재 같은 상재하중까지)가 벽 아래 지반을 누르면, 버티지 못한 연약 점토가 벽 밑을 돌아 굴착 바닥 쪽으로 밀려 올라옵니다. 벽 뒤 지표는 내려앉고 굴착 바닥은 부풀어 오릅니다.
검토는 "벽 뒤 흙을 미는 힘"과 "점토가 버티는 힘(전단강도)"을 비교하는 방식입니다. 굴착이 깊을수록, 점토가 무를수록, 벽 뒤에 짐을 많이 둘수록 위험해집니다.

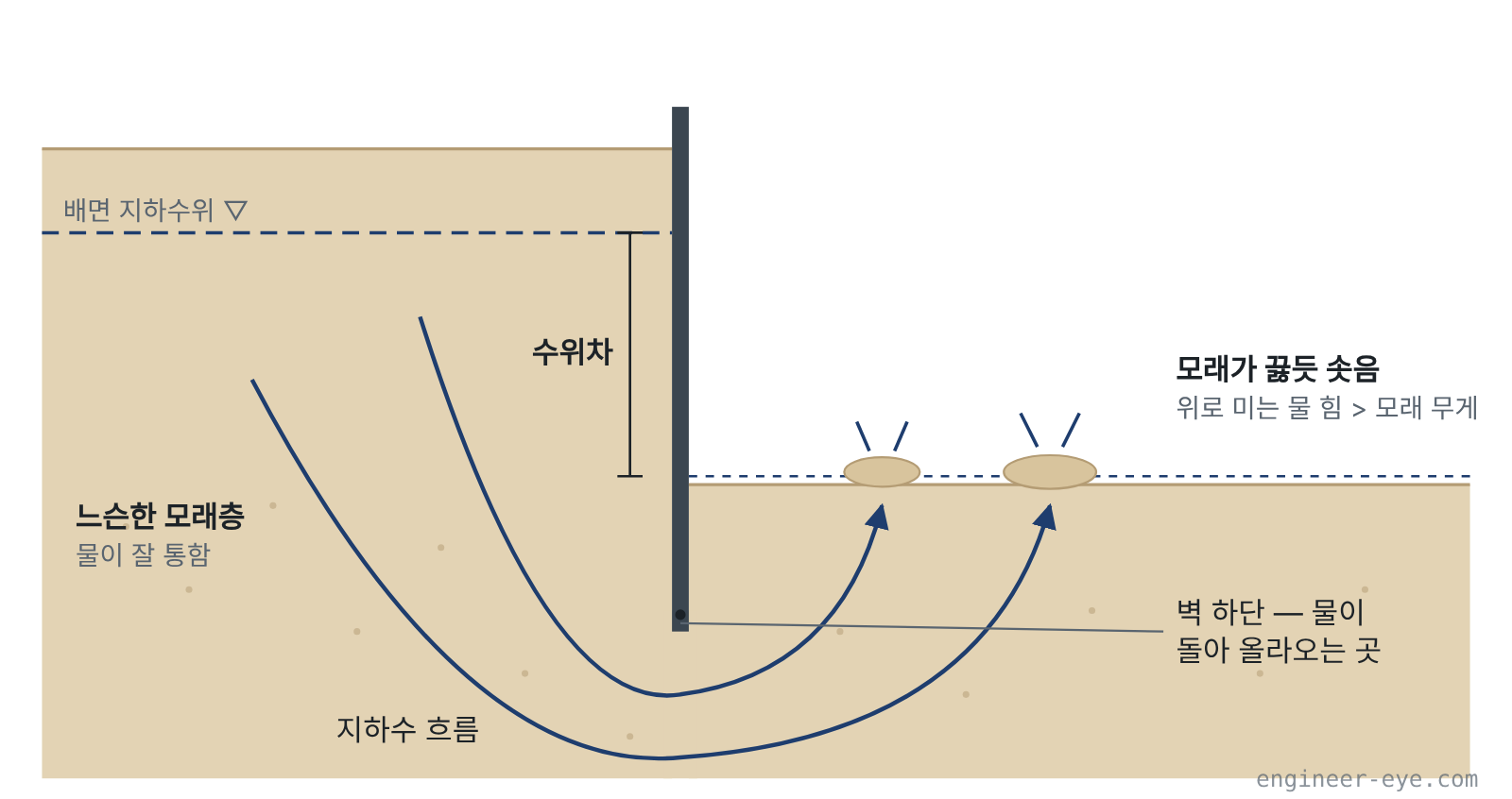

보일링: 위로 흐르는 물이 모래를 띄운다
굴착 안에서 물을 퍼내면 벽 뒤 지하수위와 굴착 바닥 수위에 차이가 생깁니다. 물은 높은 곳에서 낮은 곳으로 흐르니, 벽 밑을 돌아 굴착 바닥으로 솟아오릅니다. 위로 흐르는 물이 모래 알갱이를 밀어 올리는 힘이 모래 무게보다 커지면, 바닥 모래가 물과 함께 끓듯 떠오릅니다. 이때 모래는 지지력을 거의 잃어 장비가 빠지고 벽 근입부도 힘을 잃습니다.
검토는 물이 지나가는 길이에 비해 수위차가 얼마나 큰지(동수경사)를 보고, 모래가 떠오르기 시작하는 한계와 비교하는 방식입니다. 물길을 길게 만들거나(근입 증가), 수위차를 줄이면(배수) 안전해집니다.
파이핑: 물길이 관처럼 뚫린다
보일링이 국부적으로 계속되면 가는 모래가 물에 실려 빠져나가고, 그 자리가 점점 커져 관 모양의 물길이 생깁니다. 이것이 파이핑입니다. 한번 길이 나면 물과 흙이 빠르게 쏟아지고 벽 뒤 지반이 꺼집니다. 벽체 이음부나 말뚝 사이 틈, 벽이 꺾이는 모서리에서 잘 생깁니다.
셋을 한 번에 구분하기
| 구분 | 히빙 | 보일링 | 파이핑 |
|---|---|---|---|
| 지반 | 연약 점토 | 느슨한 모래·실트질 모래 | 모래, 틈이 있는 벽체 주변 |
| 원인 | 배면 흙 무게·상재하중 | 수위차로 위로 흐르는 지하수 | 지속된 침투로 흙 입자 유출 |
| 나타나는 모습 | 바닥이 천천히 부풀고 배면 지표 침하 | 바닥에서 물과 모래가 솟음 | 특정 지점에서 흙탕물이 계속 나옴 |
| 진행 속도 | 비교적 서서히 | 빠름 | 시작되면 매우 빠름 |
| 주 대책 | 근입 증가, 강성 벽, 바닥 지반개량, 상재하중 제한 | 근입 증가, 차수벽, 배수로 수위 낮추기 | 벽체 틈 차수, 근입 증가, 배수 |
실제 현장은 점토와 모래가 층층이 섞여 있어 둘이 함께 문제 될 수 있습니다. 모래층 아래 점토층이 물을 막고 있는 경우, 그 아래 피압수가 바닥을 밀어 올리는 양압력(피압) 문제도 따로 검토합니다.

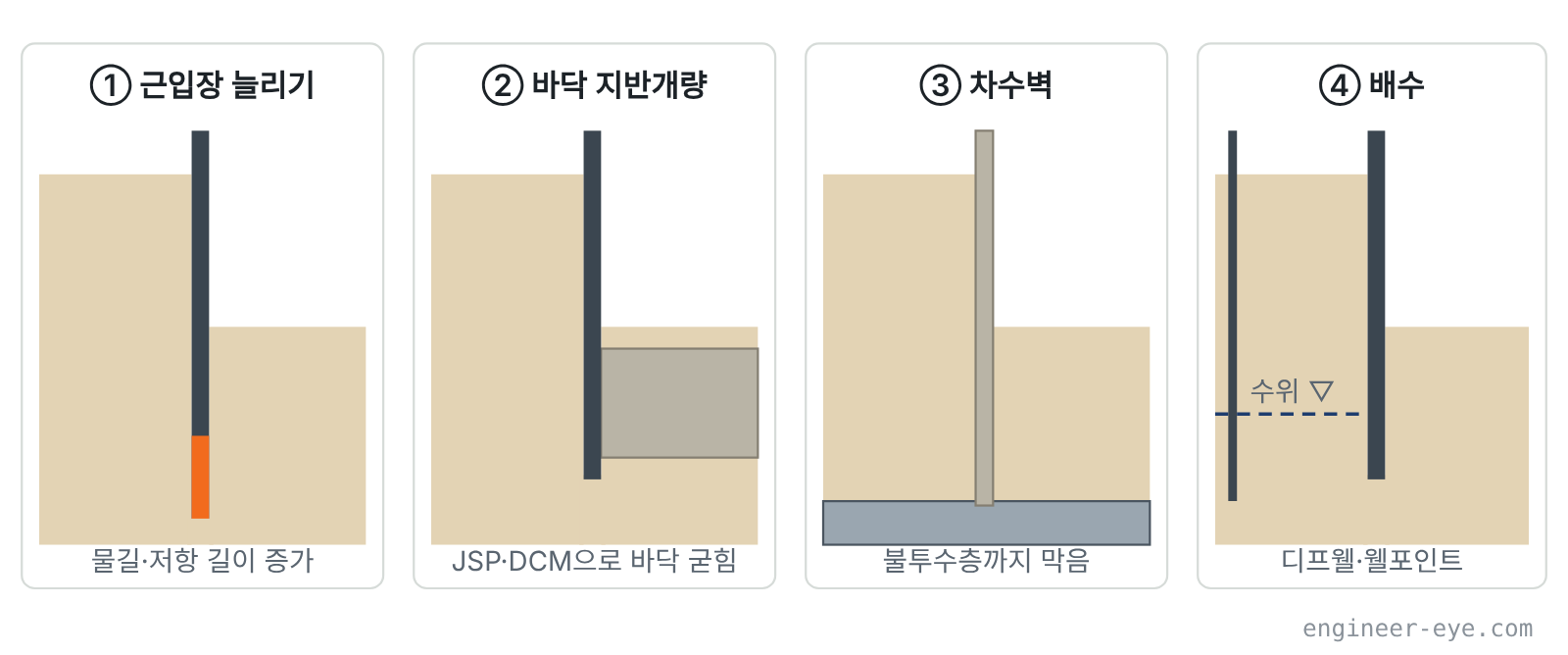

대책 공법
| 대책 | 방법 | 히빙 | 보일링·파이핑 | 주의할 점 |
|---|---|---|---|---|
| 근입장 늘리기 | 벽체를 더 깊게 묻음 | 효과 있음 | 효과 큼 (물길이 길어짐) | 천공·항타 깊이 한계, 공사비 증가 |
| 강성 큰 벽체 | CIP·슬러리월 등으로 변경 | 효과 있음 | 차수벽이면 효과 큼 | 설계 단계에서 정해야 함 |
| 바닥 지반개량 | JSP·DCM 등으로 굴착 바닥 아래를 굳힘 | 효과 큼 | 효과 있음 | 굴착 전에 시공해야 함 |
| 차수벽 | SCW·시트파일·JSP로 불투수층까지 막음 | — | 효과 큼 | 불투수층이 깊으면 비용 증가 |
| 배수(수위 낮추기) | 디프웰·웰포인트로 배면·바닥 수위 낮춤 | — | 효과 큼 | 주변 지반 침하·인접 건물 영향 |
| 상재하중 제한 | 벽 뒤 장비·자재 적치 금지 구간 지정 | 효과 있음 | — | 현장 관리로 지켜야 함 |
| 구간 분할 굴착 | 한 번에 넓게 파지 않고 나눠 파고 바로 바닥 콘크리트 | 효과 있음 | 효과 있음 | 공기 증가 |
근입장·안전율은 지반조사 결과로 KDS 21 30 00(가설흙막이 설계기준)과 지반설계 기준에 따라 구조 검토로 정합니다. 위 표는 대책 방향을 고르는 참고용입니다.
현장에서 보이는 전조 증상
히빙 의심
- 굴착 바닥 중앙이 전날보다 올라와 있음
- 벽 뒤 도로·지표 침하, 경계석 틈 벌어짐
- 중간말뚝·버팀보가 위로 밀려 들림
- 지중경사계에서 벽 하단 변위가 커짐
보일링·파이핑 의심
- 바닥 한 곳에서 물이 계속 솟고 모래가 섞임
- 집수정 물이 갑자기 흙탕물로 바뀜
- 배수 펌프 양수량이 갑자기 늘어남
- 벽 뒤에 작은 함몰(싱크홀) 발생
현장에서 자주 놓치는 것
- 벽 뒤 적치 금지선을 바닥에 그어 둔다. 설계에서 상재하중을 얼마로 봤는지 확인하고, 그 범위에 철근·자재를 쌓지 못하게 한다. 히빙은 벽 뒤 짐이 방아쇠가 되는 경우가 많다.
- 최종 굴착 구간은 바로 덮는다. 점토 바닥을 판 채로 며칠 두면 그 사이 올라온다. 최종 깊이에 도달하면 버림 콘크리트까지 그날 끝내는 걸 목표로 한다.
- 흙탕물은 바로 보고한다. 맑은 물이 나오는 건 침투, 흙이 섞여 나오는 건 흙이 빠져나가는 중이다. 모래주머니로 덮고 지켜보는 것으로 끝내면 안 된다.
- 배수 펌프를 멈추면 다시 올라온다. 수위를 낮춰 보일링을 막고 있었다면, 정전·펌프 고장이 곧 사고다. 예비 펌프와 발전기를 둔다.
